TELEVISOR LG RP-29A30A IMAGEN ANCHA, EEPROM

20:38 29 Comentarios A+ a-

En este televisor marca LG RP-29A30A, es clásico la falla de imagen ancha que esta ocasionada por múltiples problemas que trataremos aquí de algunas de ellas.

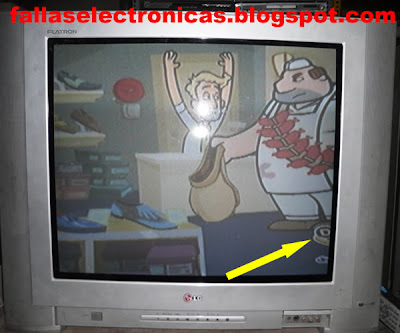

Como ven en la imagen de abajo, la flecha indica el logo de DISCOVERY KIDS, se puede apreciar solo un pedacito.... el televisor trabaja bien pero con imagen muy ancha.

















Por la parte de abajo del impreso podemos ver la sección donde se origina el problema el CI que recibe su alimentación del flayback pasando por un diodo y una resistencia tipo fusible que debe ser revisado si no llega esa alimentación.... y después están los dos transistores que controlan el ancho de la imagen.
















Esta imagen muestra la parte de arriba del circuito impreso.















En mi caso encontré el transistor D2059 alterado, así que empiecen por este transistor ya que en mi experiencia son varias que encontrado con este transistor alterado. De preferencia retiren del impreso para probar este dispositivo.... la flecha roja es el transistor horizontal
















Después de haber cambiado el transistor alterado y solucionado el problema mostramos la siguiente imagen en la cual se nota el logo antes mencionado con su tamaño original.






























Este es el Microprocesador de este televisor como se darán cuenta el eeprom se encuentra mas abajo..... Adjunto también el software del EEPROM para los que lo necesiten.















PD. Para bajar los archivos deben hacerlo de la siguiente manera:
Abren el pony luego van a archivo en la parte superior izquierdo del pony,
Les va a salir el menú y dice abrir archivo de dispositivo, y luego clican el archivo bajado.... si no abre de esa manera verificar que tipo de extensión tiene el archivo… ósea si es .e2p, .hex, …eso es todo.
